振動篩
振動篩12年生產廠家
過濾，除雜，分級
振動篩12年生產廠家
過濾，除雜，分級
2-200目進料粒度：
9-60噸/時產量：
5-8°篩面傾角：
特點：往復回旋式的運動方式快速的將物料分散篩分、防堵孔
適用范圍：吸濕性強、粘性大、易堵孔和粘網的顆粒、粉末
全國統一銷售熱線

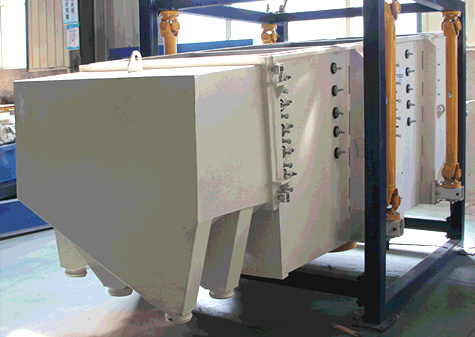

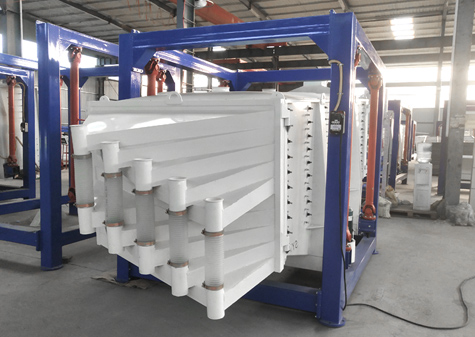

方形搖擺篩也叫方形精密篩分機，因其工作時的篩箱運動軌跡，也被叫做往復篩，同時具備了篩分精度高、產量大的特點，滿足用戶對精度、產量雙向要求的篩分需要。方形搖擺篩通常為5層、3層設計，可以一次性篩分6種或4種規格物料，也可以安裝一層篩網使用。

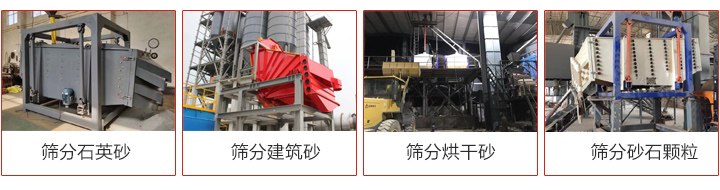

方形搖擺篩篩分機制砂現場

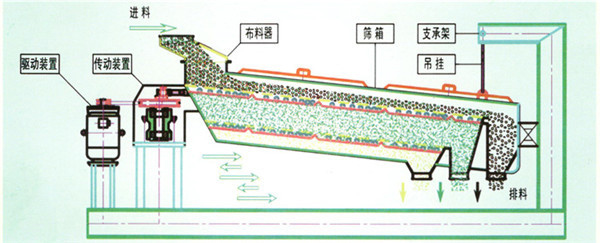

方形搖擺篩的工作原理為:搖擺篩啟動后，設備搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱和篩面連體作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動。期間，小于篩孔的物料通過篩孔落到下層，成為篩下物，大于篩孔孔徑的物料經連續翻滾跳躍運動后從排料口排出，終完成篩分工作。

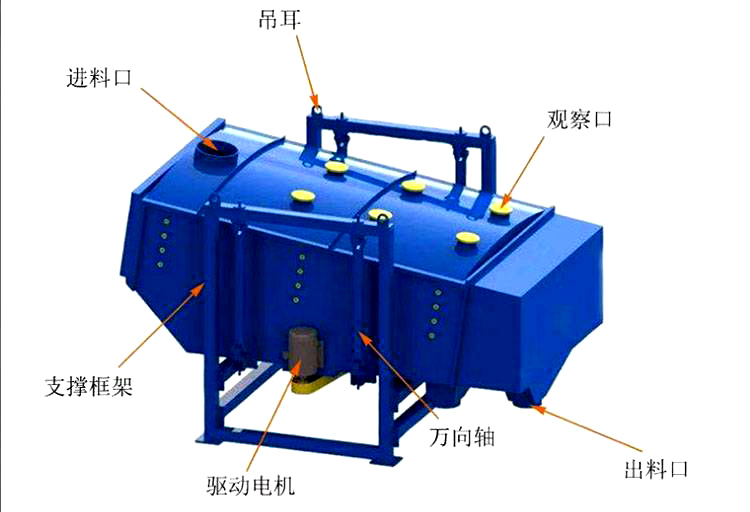

方形搖擺篩的構造有：傳動裝置，布料器，篩箱，支撐架，驅動裝置、減振裝置等部件。
驅動裝置：包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置，驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。
篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內。篩機起動后，篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作平面回旋式運動，在此過程中，小顆快速地通過網面，而大顆粒逐漸地被傳送到出料端。
| 型號 | 有效篩分面積（m²） | 功率（KW) | 篩面傾角（º） | 層數 | 回轉頻次(r/min) | 篩箱行程 |
| FYBS1030 | 3 | 3 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS1036 | 3.6 | 3 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS1230 | 3.6 | 4 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS1236 | 4.32 | 4 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS1530 | 4.5 | 5.5 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS1536 | 5.4 | 5.5 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS1830 | 5.4 | 7.5 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS1836 | 6.48 | 7.5 | 5-8 | 1-5 | 180-260 | 25-60 |
| FYBS2030 | 6 | 7.5 | 5-8 | 1-5 | 180-260 | 25-60 |
1、方形搖擺篩采用往復回旋運動，能在幾乎無垂直振動和跳躍的情況下將物料迅速地向篩網散去，小顆快速地通過網面，而大顆粒逐漸地被傳送到出料端。

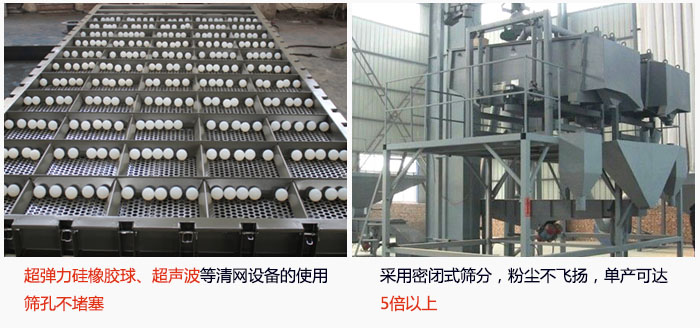

2、篩網安裝有彈跳球清網裝置，通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，
3、1-5層篩網，可以一次性篩分2-6種不同規格的物料。
4、選用全封閉式結構，對于面粉等浮灰大的生產場所效果好，能夠滿足環境保護標準。

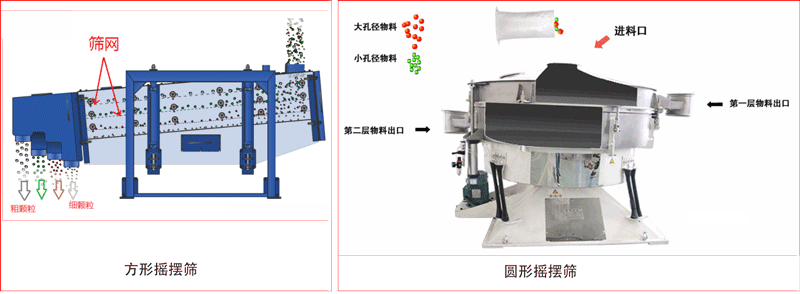

1、工作原理不同
方形搖擺篩搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱和篩面連體作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動。期間，小于篩孔的物料通過篩孔落到下層，成為篩下物，大于篩孔孔徑的物料經連續翻滾跳躍運動后從排料口排出，完成篩分工作。

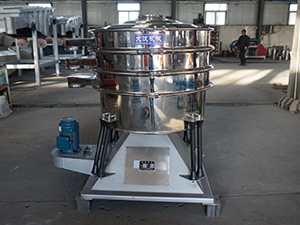

圓形搖擺篩是一種仿人工搖動的低頻旋振篩，把平面圓周運動──篩和向上拋物運動──簸結合起來，形成了非線性三維翻滾運動，使物料再篩面上從中心到外緣均勻分散，即物料以漸開螺旋運動從中心分散開來進而完成篩分作業。

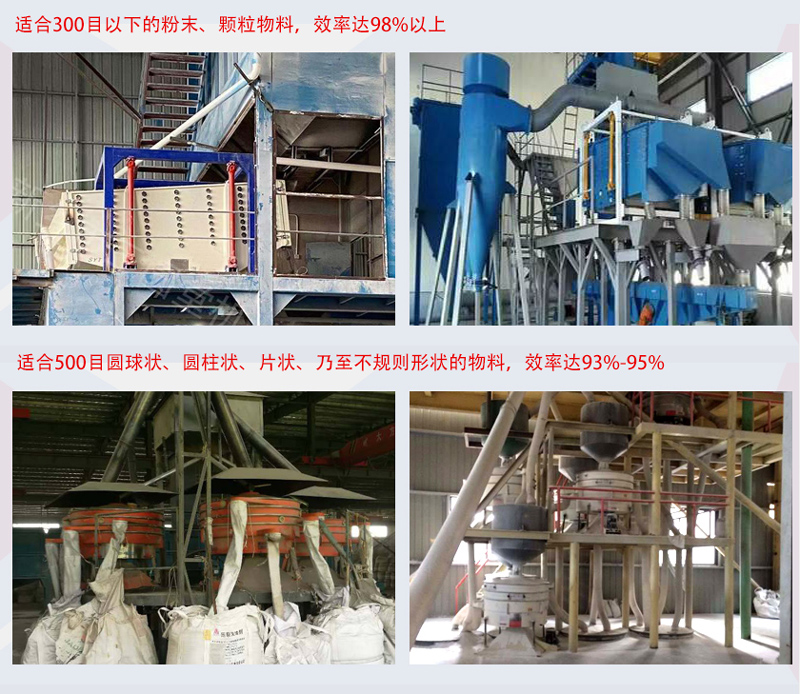

2、適用物料不同
方形搖擺篩可對化肥、淀粉、冶金、非有色金屬、有色金屬、磁性材料等粉狀物料進行有效的篩分工作。圓形搖擺篩可以有效的對圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精密篩分的物料進行有效篩分工作。
3、篩分效率不同
方形搖擺篩篩分效率可達98%以上，而圓形搖擺篩篩分效率一般在93%-95%。
4、清網裝置不同
方形搖擺篩設計有自帶的0°~5°傾斜角度，所以自身并不需要額外的清網裝置。圓形搖擺篩的清網裝置可以有彈跳球、旋轉刷、超聲波三種清網裝置，可根據物料的特性選擇相應的清網裝置。
| 區別 | 方形搖擺篩 | 圓形搖擺篩 |
| 工作原理 | 前后往復運動 | 橢圓搖擺（模擬人工） |
| 適用物料 | 300目以下的粉末、顆粒物料 | 500目圓球狀、圓柱狀、片狀、乃至不規則形狀的物料 |
| 篩分效率 | 98%以上 | 93%-95% |
| 清網方式 | 0°~5°傾斜角度，無需清網裝置 | 彈跳球、旋轉刷、超聲波（根據不同物料選擇） |
化工(化肥、樹脂、三聚氰胺、純堿等)
食品(淀粉、食鹽、砂糖、奶粉等)
冶金、非有色金屬、有色金屬、磁性材料等
大漢方形搖擺篩廠家可根據用戶不同物料、篩分要求等靈活設計方形搖擺篩方案，具體如下：
1、符合清潔標準的設計
2、特殊的進口和出口
3、手動或氣動的頂蓋密封夾
4、雙層獨立入料面
5、高溫設計
6、抗磨損墊
7、地面支撐或繩索懸持
8、配合應用的許多其它方案
